設備情況：一電動葫蘆門式起重機，安裝在某企業廠房內，型號MHxh10t-7 m，額定起重量10 t，跨度為7 m。
設備情況：一電動葫蘆門式起重機，安裝在某企業廠房內，型號MHxh10t-7 m，額定起重量10 t，跨度為7 m。起升機構為電動葫蘆，工字鋼下緣板作為電動葫蘆的運行軌道。查看該設備隨機資料，制造單位未對上拱度提出明確要求；按照《電動葫蘆門式起重機》（JB/T 5663—2008）主梁實有上拱度不應小于0.7 S/1 000，計算得出實有上拱度應不小于4.9 mm。
現場條件：起重機上沒有平臺，檢驗人員無法安全地立身于主梁上或者軌道旁；現場沒有可
以利用的作業平臺來接近起重機。
結合設備情況和現場條件，筆者分別運用水準儀和起重綜合測試儀兩種方法進行測量。
1、用水準儀測量

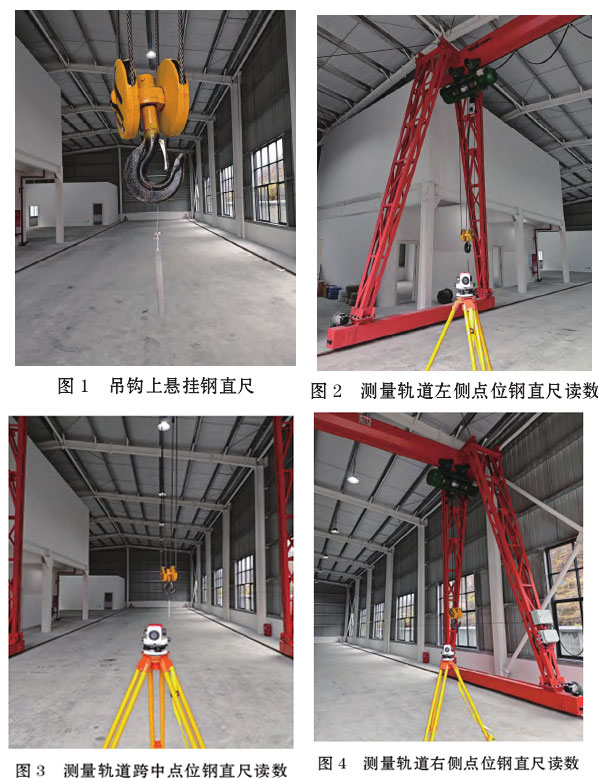

將吊鉤下降至適當位置，吊鉤上懸掛鋼直尺，鋼直尺自然下垂（圖1）。面對主梁，放置水
準儀；調整吊鉤高度，使水準儀目鏡能看到鋼直尺中間段的刻度。
（1）將電動葫蘆運行至軌道左側（圖2），待鋼直尺靜止后，調整水準儀目鏡，讀出目鏡中鋼直尺的刻度S1。
（2）將電動葫蘆運行至軌道跨中（圖3），待鋼直尺靜止后，調整水準儀目鏡，讀出目鏡中鋼直尺的刻度S2。
（3）將電動葫蘆運行至軌道右側（圖4），待鋼直尺靜止后，調整水準儀目鏡，讀出目鏡中鋼直尺的刻度S3。

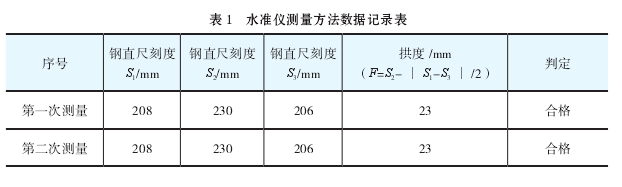

（4）重復（1）（2）（3），再次記錄數據。測量數據見表1。
2、用起重綜合測試儀測量
起重綜合測試儀（以下簡稱綜合測試儀）型號為QZJ-ZH，制造單位為武漢且研科技有限公
司，該設備于2023年5月19日校準，設備正常。面對主梁，放置綜合測試儀，調整水平（圖5）。將電動葫蘆運行至左側接近支腿處，露出軌道端部便于后續測量。
（1）瞄準軌道左側點位（圖6），測量數據。
（2）瞄準軌道跨中點位（圖7），測量數據。
（3）瞄準軌道右側點位（圖8），測量數據。
（4）重復（1）（2）（3），再次記錄數據。
